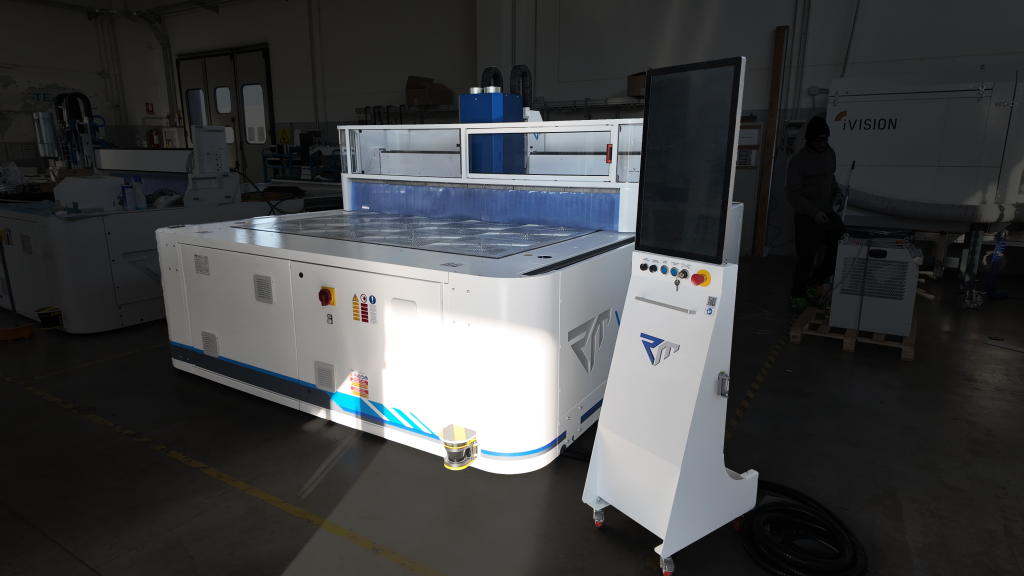

XTEND ist eine äußerst vielseitige CNC Plattenfräsmaschine und Portalfräsmaschine für Platten und Nesting, die für die Bearbeitung von großformatigen Platten mit hoher Präzision und Geschwindigkeit entwickelt wurde. Dank des fortschrittlichen Nesting-Systems ermöglicht sie eine optimale Materialausnutzung und reduziert die Rüst- und Positionierungszeiten erheblich.
Mit Arbeitsbereichen von bis zu 4000 x 2000 mm und hoher Leistung in Bezug auf Fräsgeschwindigkeit und Eilgangbewegungen ist XTEND die ideale Plattenfräsmaschine und Portalfräsmaschine für die Bearbeitung von Aluminium, NE-Metallen, Verbundwerkstoffen und Kunststoffen und gewährleistet Produktivität sowie gleichbleibende Qualität auch bei intensiver Serienproduktion.
Erhältlich in zwei Versionen:

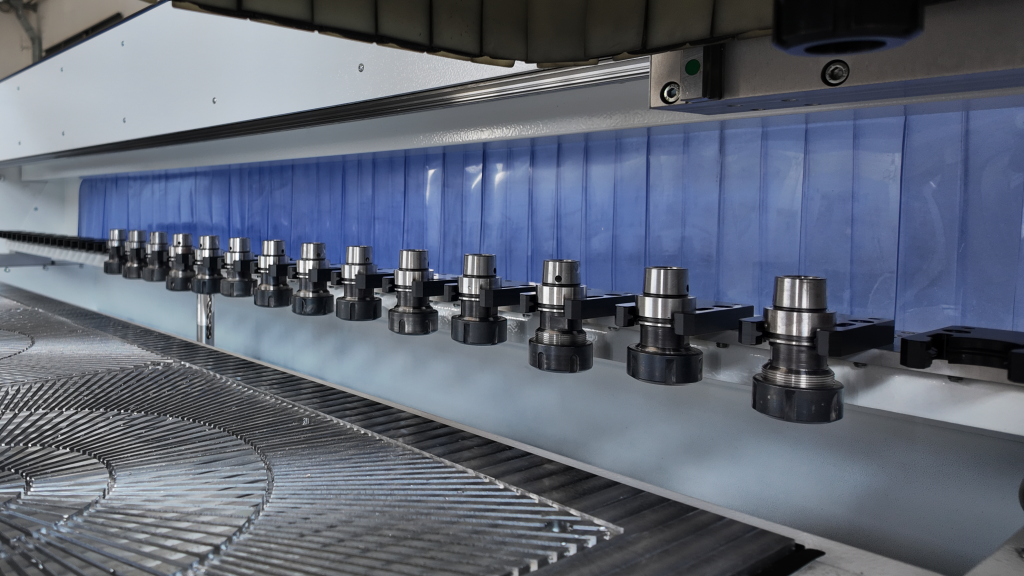

Die Xtend ist mit einem automatischen Werkzeugwechsler mit bis zu 44 Plätzen ausgestattet, der die Produktivität maximiert und die Rüstzeiten reduziert.
In Kombination mit dem Werkzeugmagazin integriert XTEND ein fortschrittliches System zur Werkzeuglängenmessung und Bruchkontrolle, das entscheidend ist, um lang andauernde CNC-Bearbeitungen auf Platten und im Nesting auch im mannlosen Betrieb zu gewährleisten. Diese Technologie reduziert die Rüstzeiten erheblich und steigert die Prozesssicherheit, wodurch eine kontinuierliche Produktion und höchste Präzision auch bei komplexen Bearbeitungen sichergestellt werden – ideal für jede moderne Plattenfräsmaschine und Portalfräsmaschine.
Die Minimalmengenschmierung mit Öl und/oder Luft, die in Häufigkeit und Durchflussmenge einstellbar ist, gewährleistet eine rechtzeitige Kühlung der Kontaktflächen und optimiert so die Standzeit des Werkzeugs. Bei dieser Lösung ist keine Entsorgung des Kühlmittels oder die Verwendung von Auffangbehältern erforderlich.
Der in die Z-Achse integrierte Messtaster von Renishaw ermöglicht eine schnelle Messung und Zentrierung des Werkstücks auch während der Rotation. Der Messtaster befindet sich neben der Spindel, die vom Bediener direkt vom Bedienfeld aus aktiviert werden kann. Dank seiner Position ist der Messtaster sofort verfügbar, ohne dass Werkzeugwechselvorgänge aktiviert werden müssen.
Die Xtend basiert auf einer geschweißten Stahlrohrkonstruktion. Die steife Struktur und die ausgezeichnete Dynamik der Achsen garantieren eine hervorragende Fräsleistung bei der Bearbeitung von Blechen aus verschiedenen Materialien und bei Nestingoperationen. Die Achsen werden durch bürstenlose Motoren mit Absolutwertgebern und Zahnstangen gesteuert, die weiche und präzise Bewegungen gewährleisten

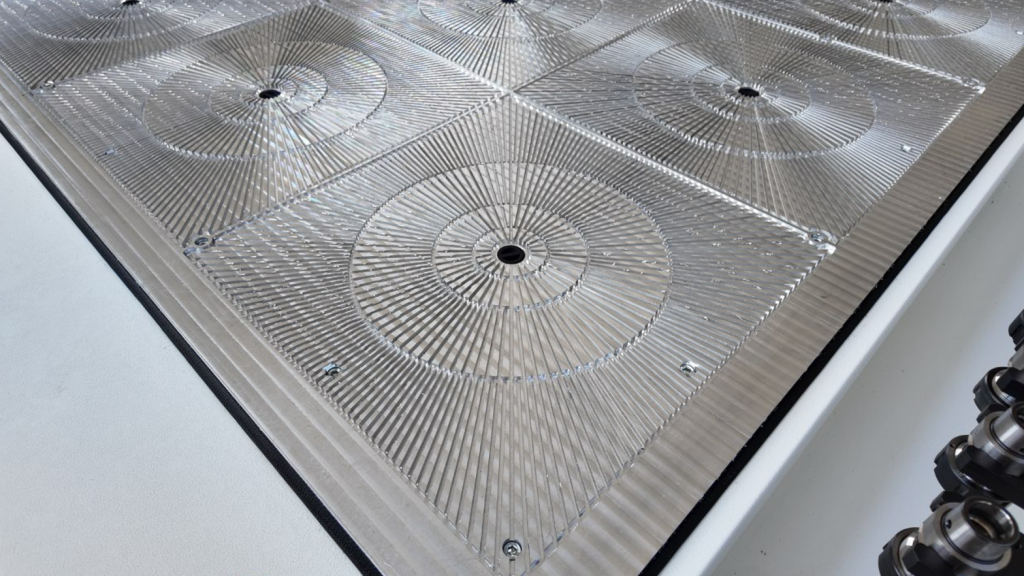

Die bis zu 4000 x 2000 mm große Arbeitsfläche aus dickem, gefrästem und geschliffenem Aluminium garantiert eine absolut ebene, stoßfeste und belastbare Arbeitsfläche.
Die Xtend ist mit einem Arbeitstisch ausgestattet, der die Werkstücke mit Hilfe einer oder mehrerer Vakuumpumpen sicher halten kann, um eine optimale Spannung zu gewährleisten. Durch die Unterteilung in bis zu 32 Zonen, die per Software wählbar sind, können sowohl große als auch kleine Werkstücke auf dem Tisch gespannt werden.
Der Arbeitstisch verfügt über Gewindeeinsätze, an denen mechanische Spannsysteme wie Schraubstöcke und pneumatische oder manuelle Spannvorrichtungen angebracht werden können. Die Modularität des Arbeitstisches, der in Zonen (bis zu 32) unterteilt ist, ermöglicht den gleichzeitigen Einsatz von mechanischer Werkstückspannung und Vakuumspannsystem in verschiedenen Zonen.

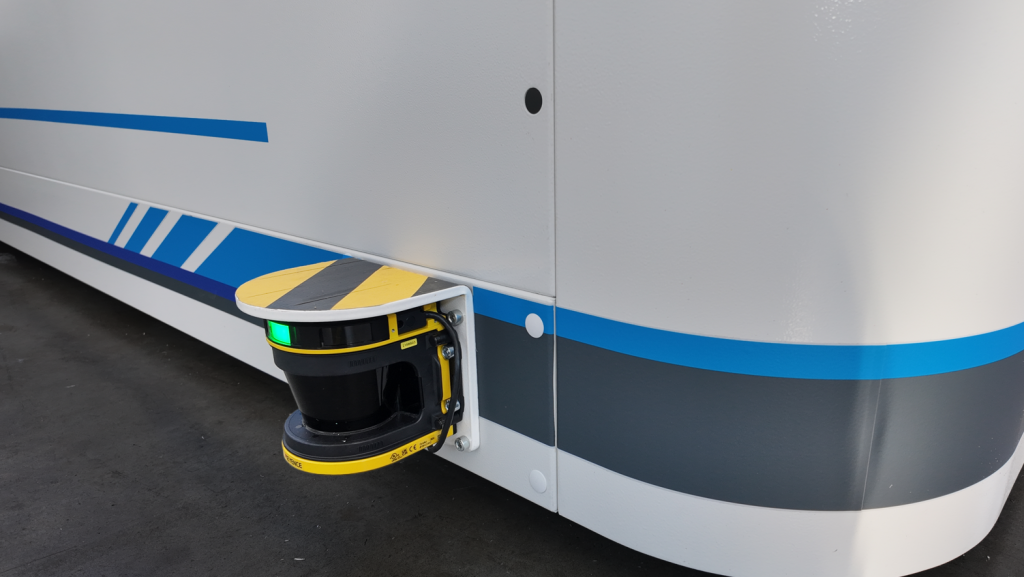

Zusätzlich zu den auf der Brücke installierten Schutzschranken, die unerlässlich sind, um ein mögliches Herausschleudern von Gegenständen (Werkzeug oder Späne) zu verhindern, ist die Maschine mit einem Laserscannersystem mit doppelter Sicherheitszone ausgestattet. Die erste reduziert die Geschwindigkeit der Achsen, wenn sie überschritten wird. Die zweite aktiviert die sofortige Blockierung der Maschine, wenn ein potenzielles Risiko erkannt wird.

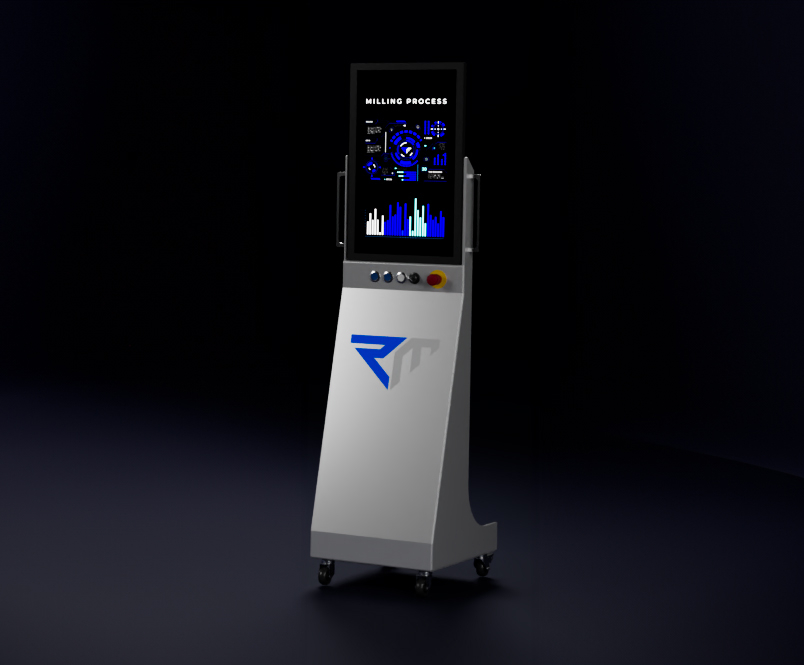

Die Xtend wird von einer hochmodernen Mitubishi CNC-Steuerung geregelt. Neben der numerischen Steuerung und den Achsmotoren umfasst das System eine schwenkbare Bedienkonsole mit einem Windows-basierten 27-Zoll-Industrie-PC mit Touchscreen. Mit diesem System kann der Bediener die Maschinensteuerung einfach verwalten, CAD- und CAM-Programme direkt an der Maschine nutzen und auf das Firmennetzwerk zugreifen.

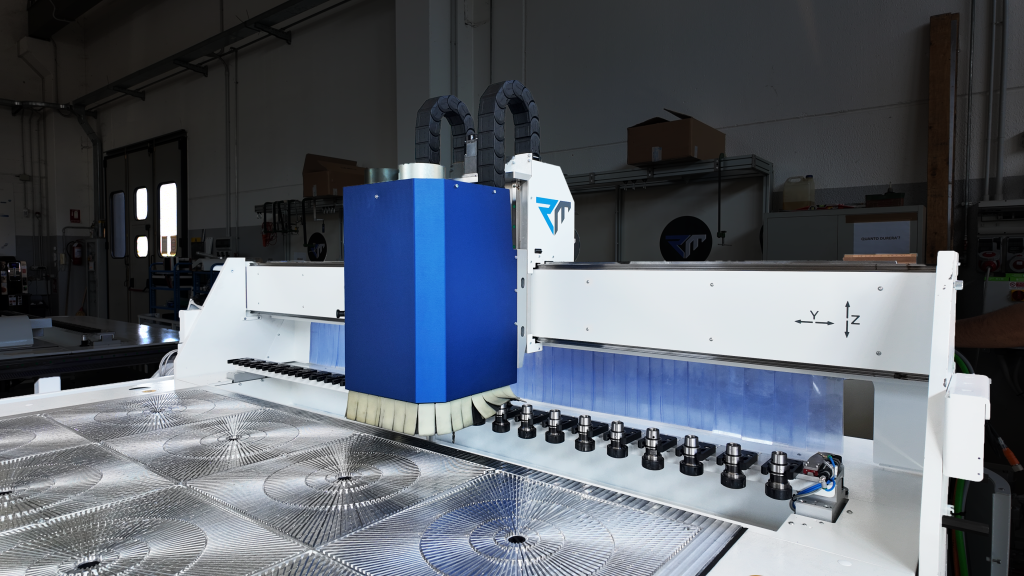

Die Xtend ist mit einem fortschrittlichen System zur Entsorgung der Fräsabfälle ausgestattet, das jederzeit für einen sauberen Arbeitsbereich sorgt. Die Elektrospindel ist mit einer höhenverstellbaren Haube ausgestattet, die an ein externes Absaugsystem angeschlossen werden kann. Dadurch wird eine effiziente Absaugung der bei der Bearbeitung entstehenden Späne und Stäube gewährleistet.
Eine CNC Plattenfräsmaschine für Nesting ist eine Maschine, die für die Bearbeitung von Plattenmaterial entwickelt wurde und die Positionierung der Teile automatisch optimiert. Dieser Prozess reduziert Materialverluste, steigert die Produktivität und ermöglicht die gleichzeitige Bearbeitung mehrerer Komponenten auf einer einzigen Platte – ideal für jede moderne Plattenfräsmaschine und Portalfräsmaschine.
CNC Plattenfräsmaschinen und Portalfräsmaschinen wie XTEND sind ideal für die Bearbeitung von:
Sie gewährleisten Präzision und hohe Qualität auch bei großen Formaten – typisch für moderne Plattenfräsmaschine und Portalfräsmaschine.
CNC-Nestingmaschinen wie Xtend können großformatige Platten bis zu 4000 x 2000 mm und darüber hinaus bearbeiten, was sie zur idealen Lösung für industrielle Anwendungen macht, die die Bearbeitung großer Paneele erfordern – perfekt für jede moderne Plattenfräsmaschine und Portalfräsmaschine.
Xtend ist eine CNC Plattenfräsmaschine und Portalfräsmaschine, die in verschiedenen Branchen eingesetzt werden kann:
